泵结构原理及类型讲解

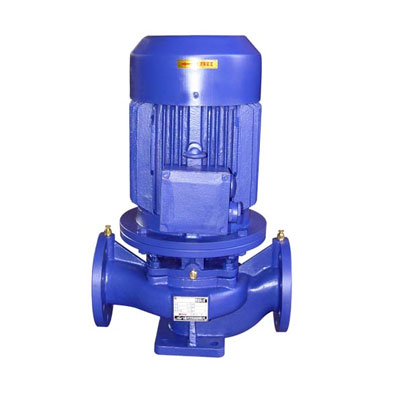

泵是利用外加能量输送液体或液固两相流的流体机械。在大气污染治理工程中经常使用。如湿法脱硫工程、湿法除尘工程、气-水换热器冷却水循环等。
1.泵的分类
泵的种类很多,有离心泵、往复泵、旋转泵、喷射泵等。在大气污染控制工程中主要使用的是离心泵。常用的有:清水泵、油泵、泥浆泵、砂泵、耐腐蚀泵(酸、碱液泵)等。
2.离心泵的性能参数
流量:单位时间内抽吸或#隧液体的体积,一般由工艺提出。
扬程:输送单位体积液体由泵进口至出口的能量增加值。一般用m液柱表示。扬程计算是选泵的重要依据,由管网系统的敷设、安装和操作条件决定。计算前先绘制流程草图、平面和竖向布置,
从而计算
管线长度、管径及管件型式和数量,最终计算系统阻力。
3.泵的选择方法及步骤
①列出基础数据
a.介质的物性:介质名称、输送条件下的比重、黏度、腐蚀等。
b.介质中包含固体颗粒粒径和含量。
c.操作条件:温度;压力(进口侧设备压力,排出侧设备压力,排出侧管系压力降);流量(正常、最小及最大)。
d.泵所在位置情况:环境温度;海拔高度;管线平、立面要求;进口和排出侧设备液面至泵中心距离及管线当量长度等。
②确定流量及扬程
a.流量:选泵时应按最大流量考虑;如果只给出正常流量,则应按装置及工艺过程的具体情况采用1.1的安全系数。以上所指是体积流量。
b.扬程(或压差):按泵的布置情况,利用伯努利方程求出泵的扬程。
③选择泵型及泵的具体型号
根据介质的特性、已确定的流量、扬程,以及有关选用原则和泵的工作范围选出合适型式的泵。再从有关泵制造厂的样本和说明书选择泵的具体型号,并列出该型号以及以清水为基准的性能参数(流量、扬程或压差、效率、临界吸上真空
高度或临界气蚀余量)。
④核算泵的性能
按实际情况对泵进行性能核算。列出核算后的性能参数,如符合工艺要求,则所选泵是可用的。必要时,可绘制核算后的性能曲线及管路系统性能曲线,以确定泵的工作点。
⑤确定泵的几何安装高度
⑥计算泵的轴功率
⑦选定泵的材料及轴封
⑧确定冷却水(或加热蒸汽)耗量
⑨选用电动机
⑩确定泵的备用率和台数
4.离心泵的并联和串联
①并联
在工程中,当流量要求有较大变化,即在某一定时间内要求减少或增大流量;或者一台泵不能满足流量要求时,可采用两台泵或多台泵并联工作。泵并联工作时流量小于各台泵单独运行时的流量之和,而且管路阻力曲线越陡(即管路阻力
越大),并联运转时流量减少得越多。
②串联
在工程中,当用单台泵时,其流量己能满足,而扬程达不到预定要求或原有设备不能使用,要求改用于更高扬程的系统时,可采用两台或多台泵串联以达到所需扬程。但要注意各台泵串联后,其泵体强度是否能满足,以保安全。
为充分发挥单泵的效率,无论串联、并联工作,均宜采用相同规格的泵。
5.离心式泵的安装与运行
泵在安装与运行方面有一定的要求。
